Cloudray 20W 30W 50W Raycus Q-Switched Fuente de láser de fibra de pulso

2 vendido en último lugar 8 horas
Cloudray
FLS01RP20QBO
Laser Marking
$ 3,500.00 USD $ 1,200.00 USD
Guia de tallas
Model *
$ 1,200.00 USD

Introducción a Prodcut

La serie de láser de fibra de pulso Q-Switched de 20W 30W 50W desarrollada por Raycus esel láser industrial de marcado y micromecanizado. Esta serie de láser de pulso tienealta potencia de pico, alta energía de un solo pulso y diámetro de punto opcional y puedeser ampliamente aplicado en los campos, como el marcado, procesamiento de precisión, gráficosgrabado de no metal, oro, plata, cobre y aluminio con estrés de altitudresistencia, materiales inoxidables sin altude resistencia al estrés. Su marcaEl proceso presenta un costo más bajo y un rendimiento más estable en comparación conláser tradicional.

Especificaciones del producto

Modelo RFL-P20QB RFL-P30QB RFL-P50QB
Longitud de onda nmm) 1060 ~ 1085 1060 ~ 1085 1060 ~ 1085
Polarización Aleatorio Aleatorio Aleatorio
Aislador óptico
Potencia de salida media nominal (W) ≥20 ≥30 ≥50
Energía de pulso único (mJ) 1 a 20 kHz 1 a 30 kHz 1 a 50 kHz
Calidad del haz M22) & lt; 1,5 & lt; 1,5 & lt; 1,6
Diámetro del haz mmm) 711 711 688
Duraciones de pulsos) & lt; 120 a 20 kHz & lt; 120 a 20 kHz & lt; 150 a 50 kHz
Tasa de repetición de pulsos kHzz) 20-60 30-60 50-100
Capacidad de sintonización de potencia de salida%%) 10-100 10-100 10-100
Longitud del cable de fibra de salida mm) 2.0 2.0 2.0
Voltaje de trabajo VDCC) 2411 2411 2411
Consumo de energía 20W℃)(W) 200 @ 20℃ 300 @ 20℃ 340 @ 20℃
Enfriamiento Refrigerado por aire forzado Refrigerado por aire forzado Refrigerado por aire forzado
Dimensión WDHmm(mm) 2152869595 2152869595 26039112020
Temperatura de funcionamiento(℃) 04040℃ 04040℃ 04040℃
Temperatura de la tienda(℃) -206060℃ -206060℃ -206060℃
Humedad%%) ≤80% ≤80% ≤80%
Raycus 20W-50W Q-switched Pulse Fiber Laser Source RFL-P20/30/50QB for 1064nm Laser Marking Machine(Oceana)
Raycus 20W-50W Q-switched Pulse Fiber Laser Source RFL-P20/30/50QB for 1064nm Laser Marking Machine(Oceana)



1

Interfaz DB9

El DB9 es una interfaz RS232 que solo se usa para depurar, no es necesario conectarse.

2

Interfaz DB25

El DB25 es la interfaz conjunta que conecta el sistema de control con el dispositivo láser, asegúrese de que la conexión sea confiable antes de operar.

3

Línea eléctrica

Conecte la línea de alimentación a una fuente de alimentación de 24 V CC y asegúrese de que haya suficiente potencia de salida CC.

4

Cable de fibra

El cabezal de salida del producto está conectado con un cable óptico. Tenga cuidado al manipular el cabezal de salida. Evite la suciedad y cualquier otra contaminación.

5

Interfaz DB7

El conector de alimentación de este dispositivo láser de alto rendimiento y volumen pequeño es DB7 dual

fuente de alimentación. Conecte la línea de alimentación a la fuente de alimentación de 24 V CC y asegúrese

suficiente potencia de salida. Observe la polaridad de la línea eléctrica.


Alfiler Definición Color Función
A1 P24V + rojo Entrada positiva de la fuente de alimentación del controlador láser de 24 V
A2 P24V- Negro Fuente de alimentación de 24 V negativo
entrada para controlador láser y placa de control
1,3,4 / / /
2 C24V + rojo Entrada positiva de la fuente de alimentación de la placa de control de 24 V
5 EDUCACIÓN FÍSICA Amarillo verde GND

PIN No.

Nombre

Descripción

1-8 (D0-D7)

Ajuste de potencia

Puerto paralelo de 8 bits; D0 es el bit mínimo y D7 es el bit máximo;

Rango: 0-255 (hexadecimal: 0X00-0XFF);

0 es la potencia mínima y 255 es la potencia máxima.

10,14

Suelo

GND digital

11,12,16,21

Estado de las alarmas láser

consulte los códigos de alarma en la tabla siguiente

17

VCC

Entrada de fuente de alimentación de + 5VDC para operación independiente

del láser guía y PCB.

El consumo máximo de corriente es de 0,1 A.

18

EE

Señal de habilitación de emisión (EE).

ALTA: habilitación de emisiones

BAJO o desconectado: Emisión desactivada

19

EM

Entrada de modulación de emisión (EM).

ALTA (& gt; 3V): Emisión ACTIVADA

BAJO o desconectado (& lt; 1V): emisión APAGADA

20

Sincronizar

Entrada de frecuencia de repetición de pulsos (sincronización), onda cuadrada.

22

Señal láser de guía

Entrada ON / OFF de láser guía (diodo rojo).

9,13,15,23,24,25

PIN obligatorio

Reservado solo para Raycus

Solicitud

Es ampliamente utilizado en los campos del marcado, maquinado de precisión, grabado gráfico y otros materiales no metálicos, oro, plata, cobre, aluminio con altas características antirreflectantes y material de acero inoxidable no alto antirreflectante. Su proceso de aplicación en el marcado se compara con los láseres tradicionales. El rendimiento es más estable.

Nuestra versión oceana de fuente láser raycus, que contiene 2 años de garantía en el extranjero.
Somos el agente oficial autorizado en el extranjero de Raycus, el soporte técnico será directamente de los ingenieros de Raycus.
Si Raycus cuenta con personal de servicio posventa en su establecimiento local, pueden acudir a solucionarlo o enviarle piezas de reparación de forma gratuita.
Proporcionan soporte técnico las 24 horas si hay algún problema causado por la fuente láser.

[pestaña personalizada]

https://cloudray2021.oss-us-west-1.aliyuncs.com/%E4%BA%A7%E5%93%81%E5%9B%BE%E7%89%87-%E8%B7%A8%E5%A2%83/003.%20%E6%BF%80%E5%85%89%E6%89%93%E6%A0%87/%E5%85%89%E7%BA%A4%E6%BF%80%E5%85%89%E5%99%A8/Raycus/P10Q_50QB%20V2%20pulsed%20fiber%20laser%20user%20instruction.pdf

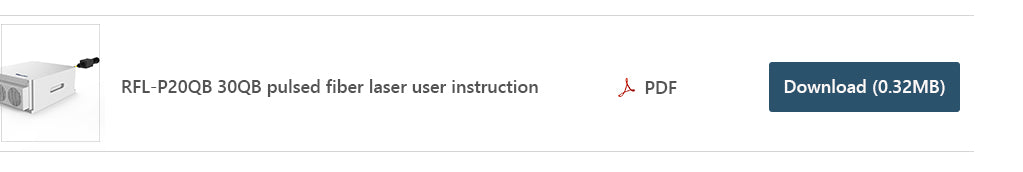

Raycus RFL-P20QB 30QB pulsed fiber laser user instruction

[/ pestaña personalizada]
