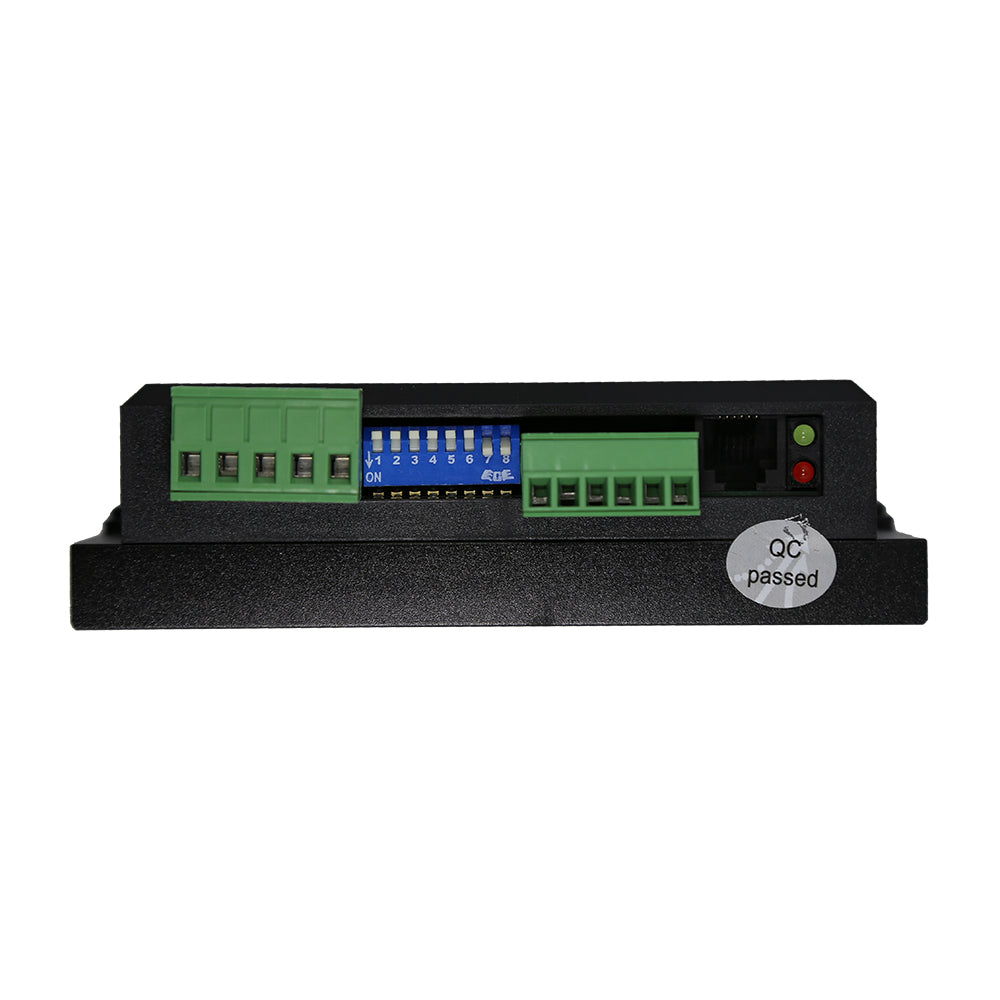

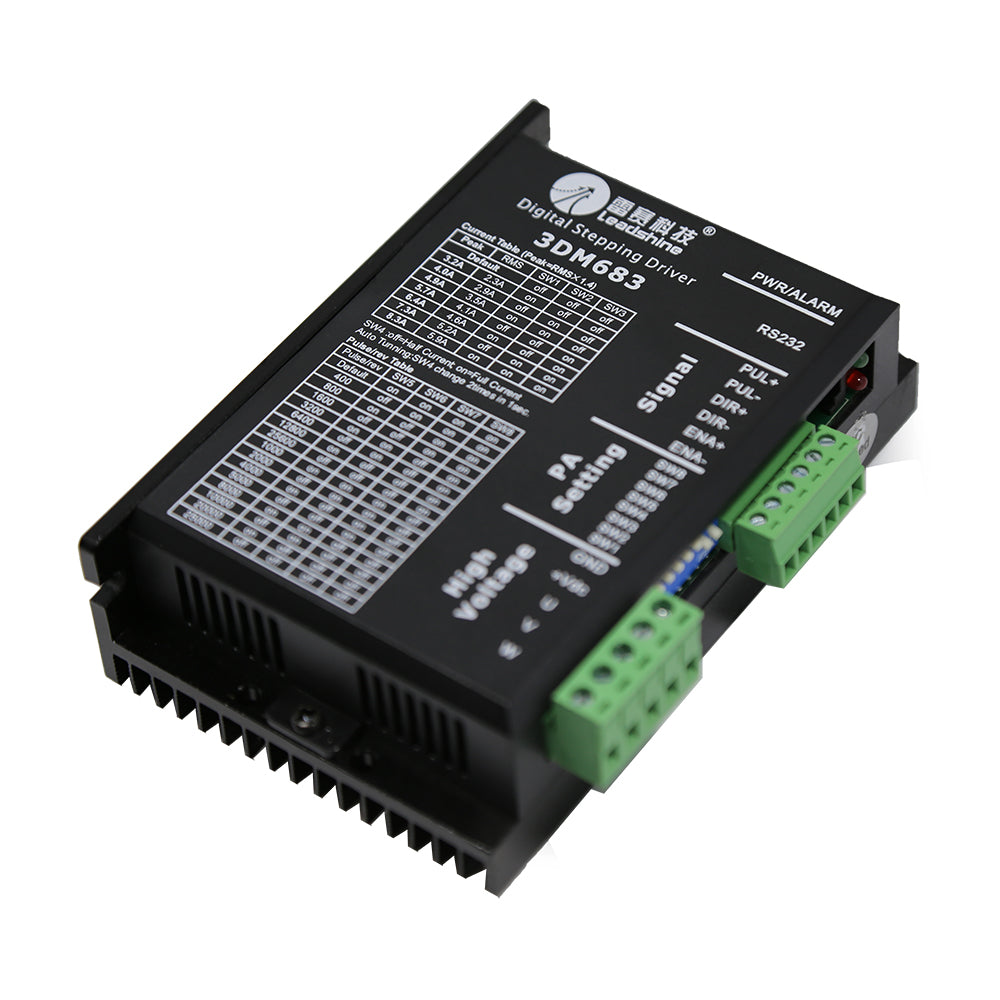

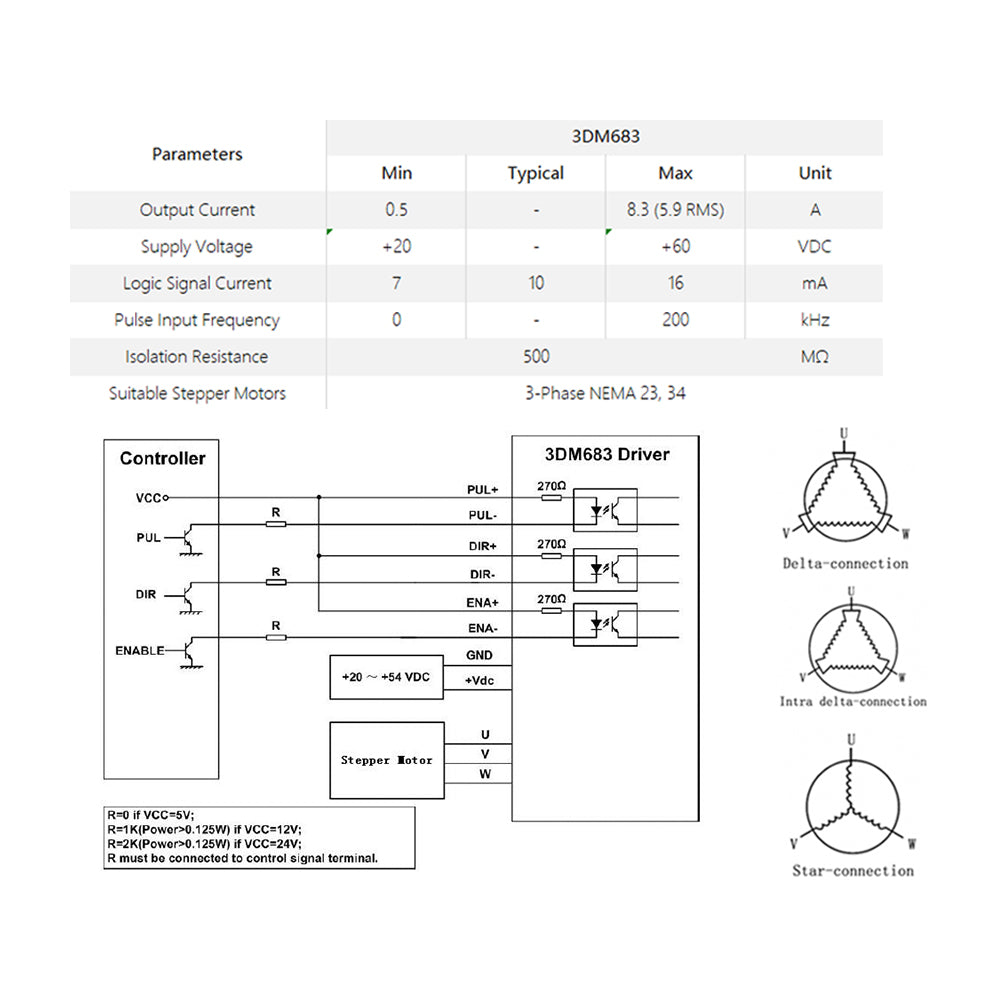

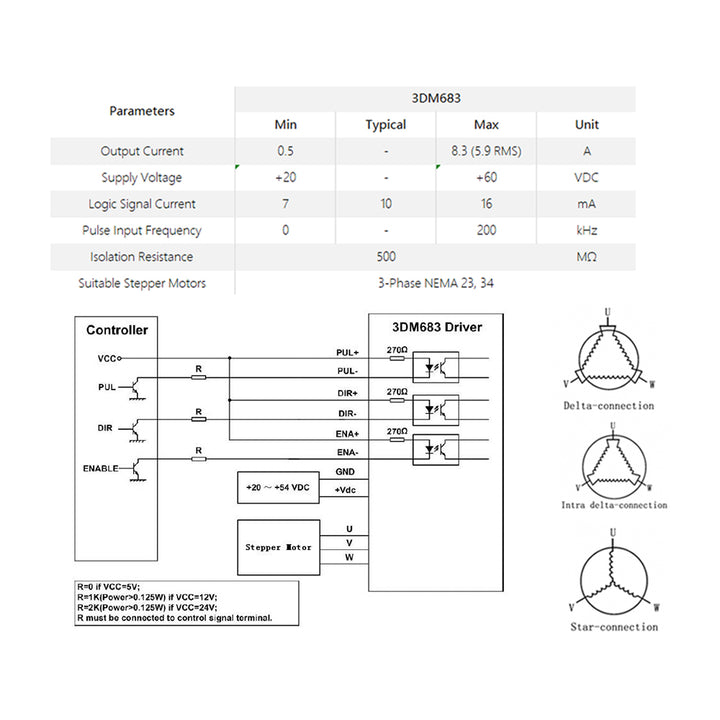

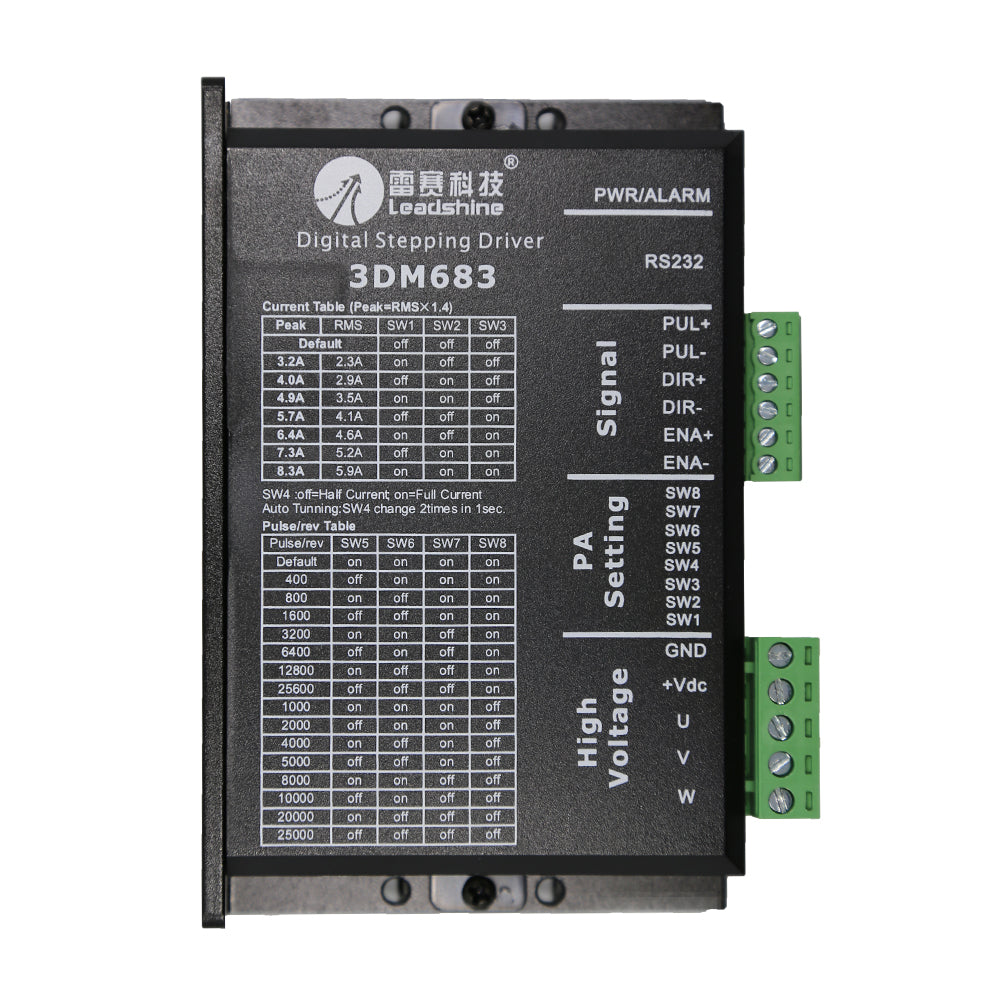

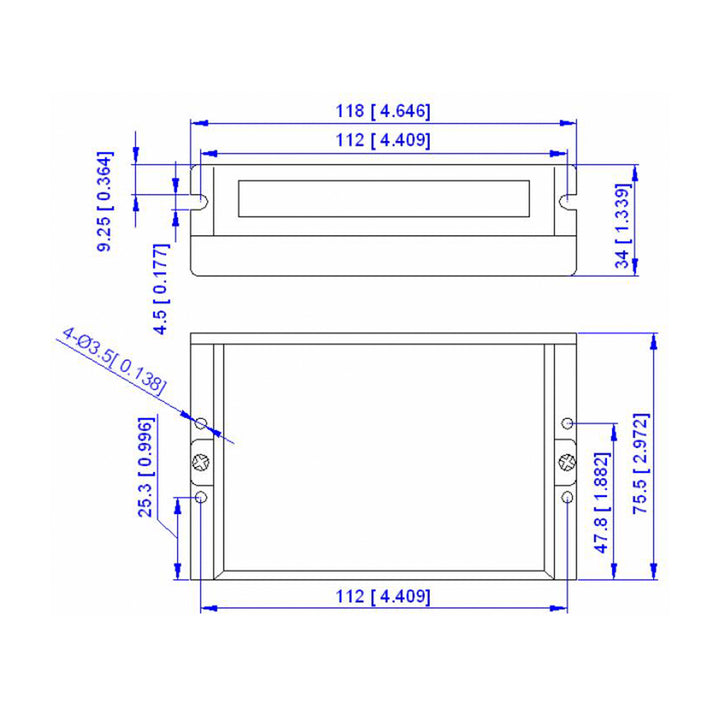

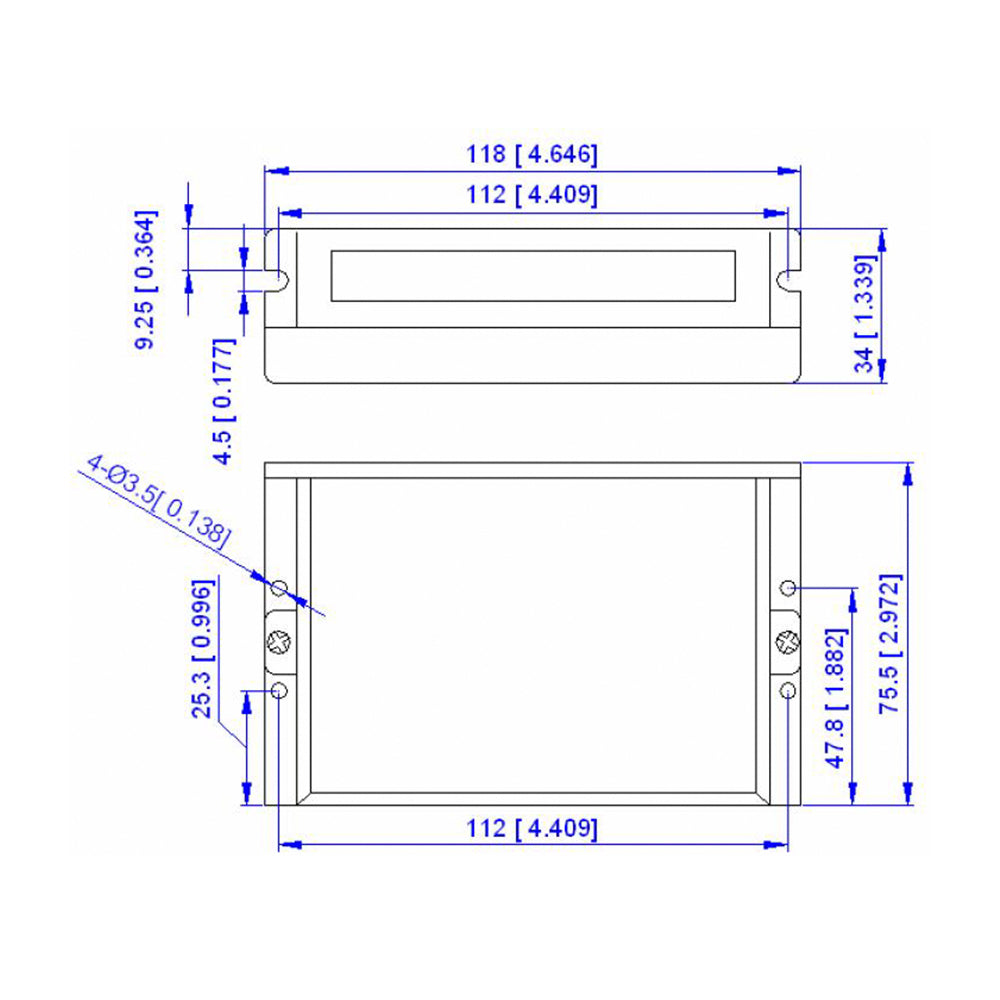

Parameter

3DM683

Minute

Typisch

Max

Einheit

Ausgangsstrom

0,5

-

8,3 (5,9 RMS)

A

Versorgungsspannung

+20

-

+60

VDC

Logischer Signalstrom

7

10

16

mA

Impulseingangsfrequenz

0

-

200

kHz

Isolationswiderstand

500

MΩ

Geeignete Schrittmotoren

3-phasig NEMA 23, 34

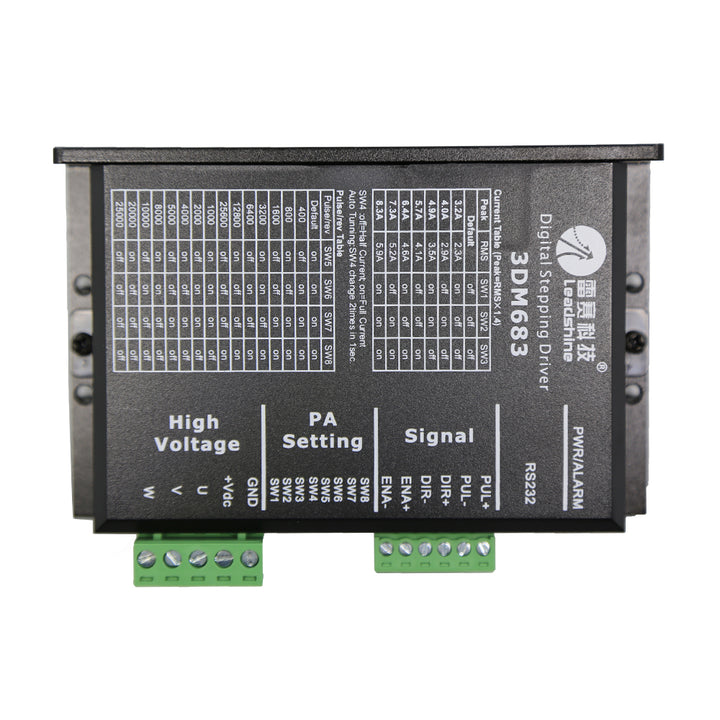

P1-Funktion

3DM683-Details

PUL+

Impulssignal: Im Einzelimpulsmodus (Impuls/Richtung) stellt dieser Eingang ein Impulssignal dar, das für jede ansteigende oder abfallende Flanke wirksam ist (eingestellt durch Steckbrücke J1); 4–5 V bei PUL-HIGH, 0–0,5 V bei PUL-LOW. Im Doppelimpulsmodus (Impuls/Impuls) repräsentiert dieser Eingang den Uhrzeigersinn (CW)-Impuls. Für eine zuverlässige Reaktion sollte die Impulsbreite länger als 1,5 μs sein. Widerstände zur Strombegrenzung in Reihe schalten, wenn +12 V oder +24 V verwendet werden.

PUL-

DIR+

DIR-Signal: Im Einzelimpulsmodus hat dieses Signal niedrige/hohe Spannungspegel, die zwei Drehrichtungen des Motors darstellen; Im Doppelimpulsmodus (eingestellt durch den J1-Jumper) ist dieses Signal ein Gegentaktimpuls (CCW), der für einen niedrigen Pegel wirksam ist. Für eine zuverlässige Bewegungsreaktion sollte das DIR-Signal dem PUL-Signal mindestens 5 μs voraus sein. 4–5 V bei DIR-HIGH, 0–0,5 V bei DIR-LOW.

DIR-

ENA+

Enable-Signal: Dieses Signal dient zum Aktivieren/Deaktivieren des Treibers. High-Pegel (NPN-Steuersignal, PNP- und Differentialsteuersignale sind im Gegensatz dazu Low-Pegel zum Aktivieren) zum Aktivieren des Treibers und Low-Pegel zum Deaktivieren des Treibers. Wird normalerweise UNVERBUNDEN (AKTIVIERT) gelassen.

ENA-

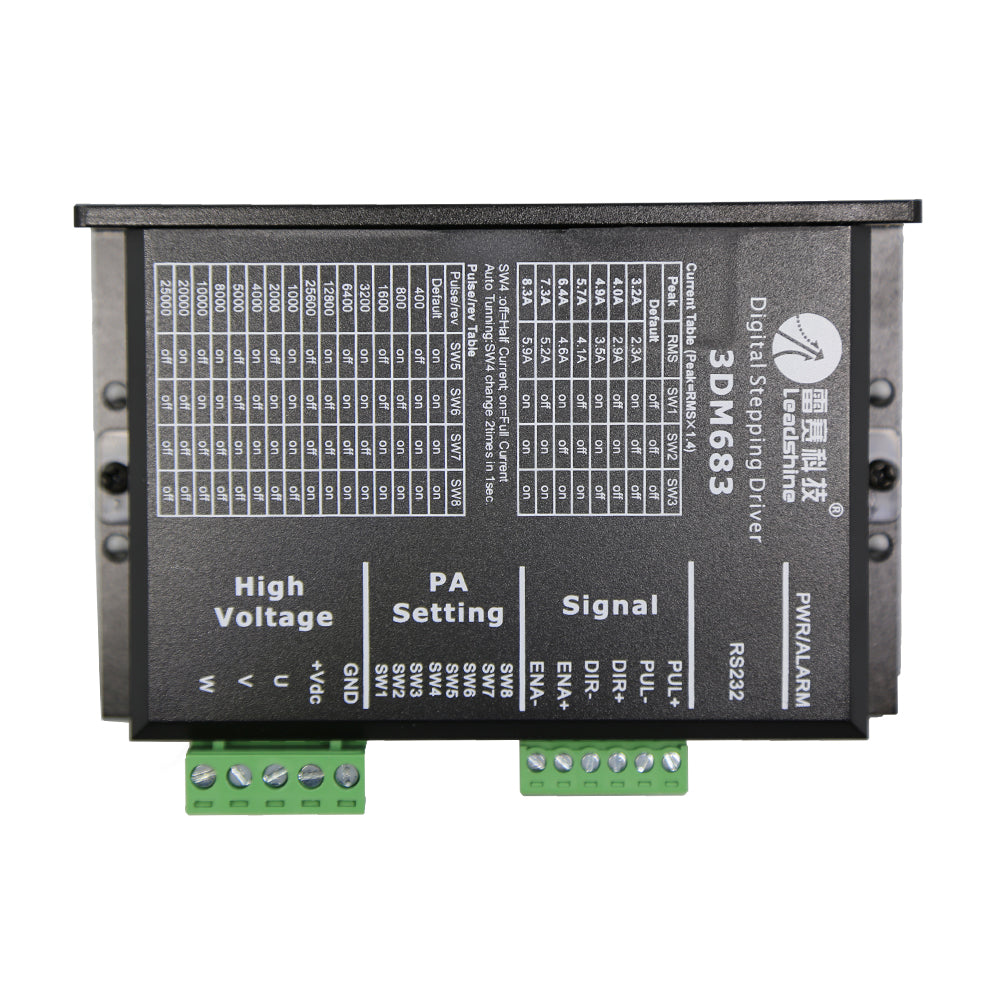

P2-Funktion

3DM683-Details

GND

Stromerdung

+Vdc

Netzteil, 20~60 VDC, einschließlich Spannungsschwankung und EMF-Spannung.

U

Motorphase U

V

Motorphase V

W

Motorphase W
