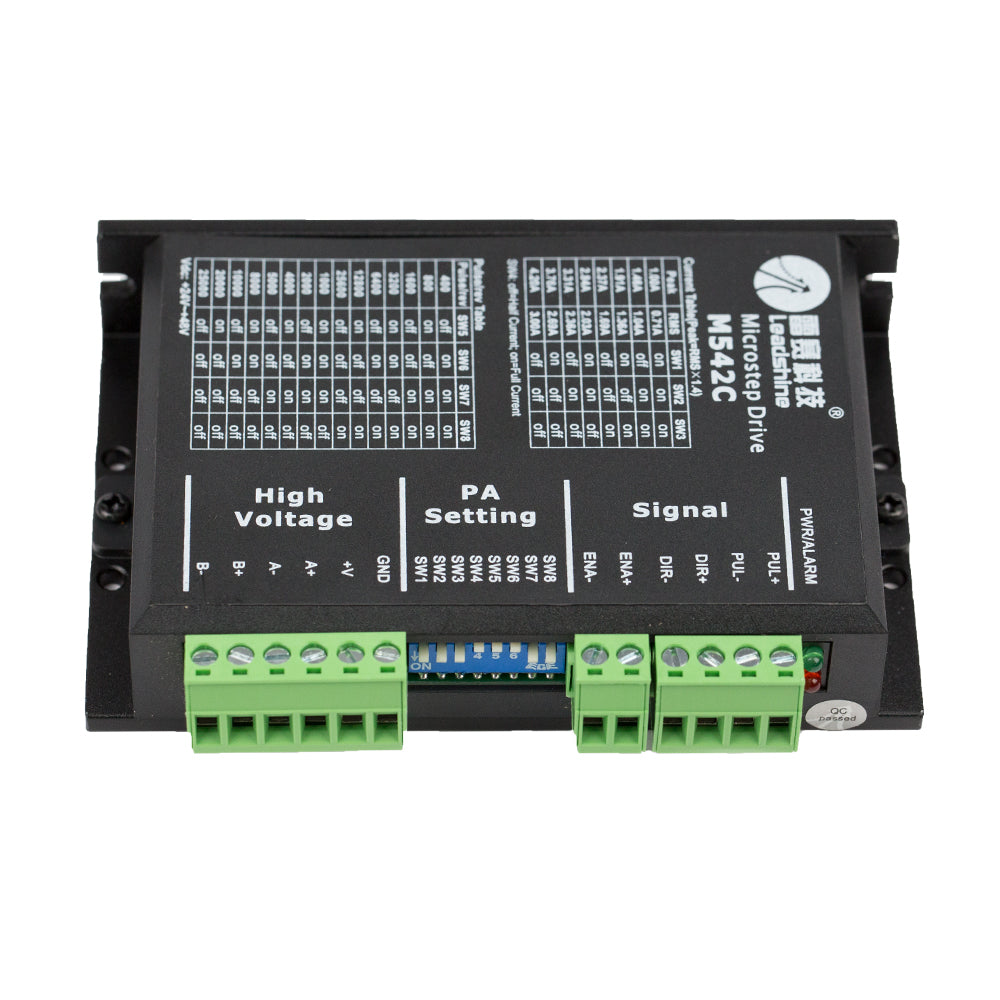

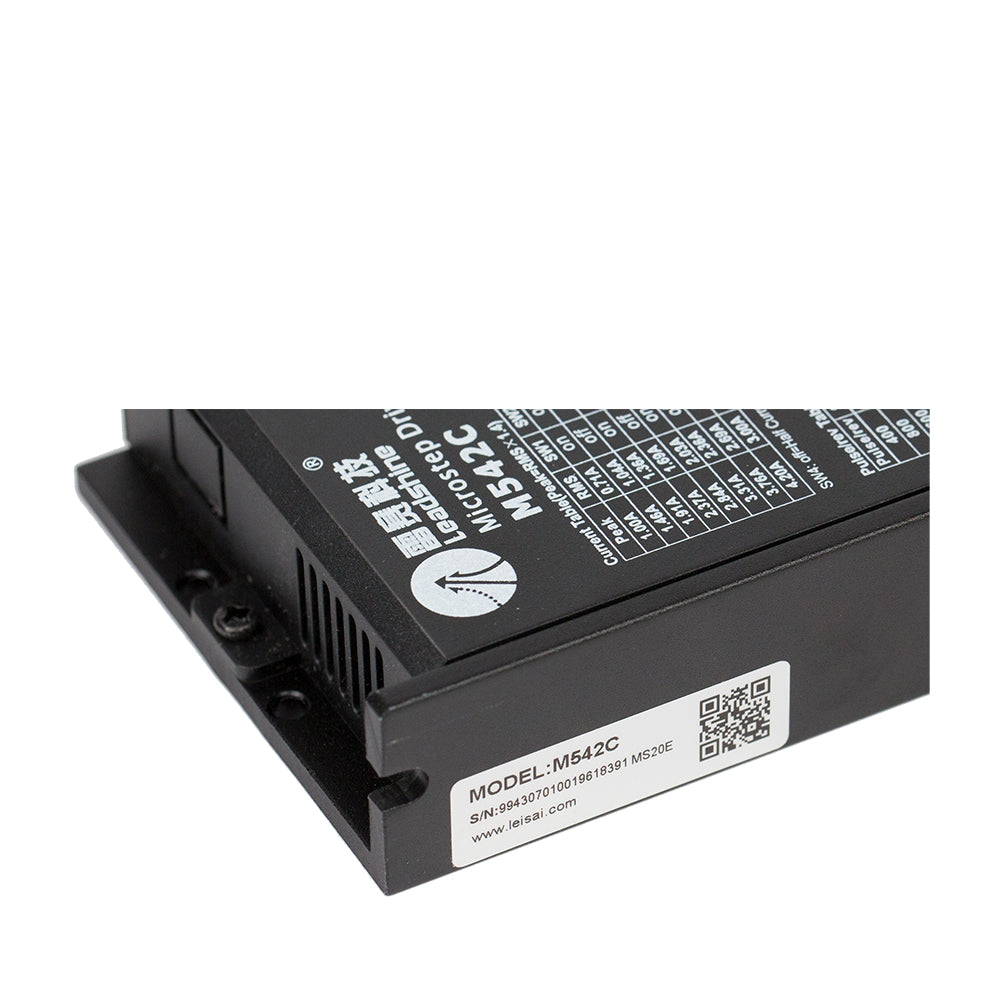

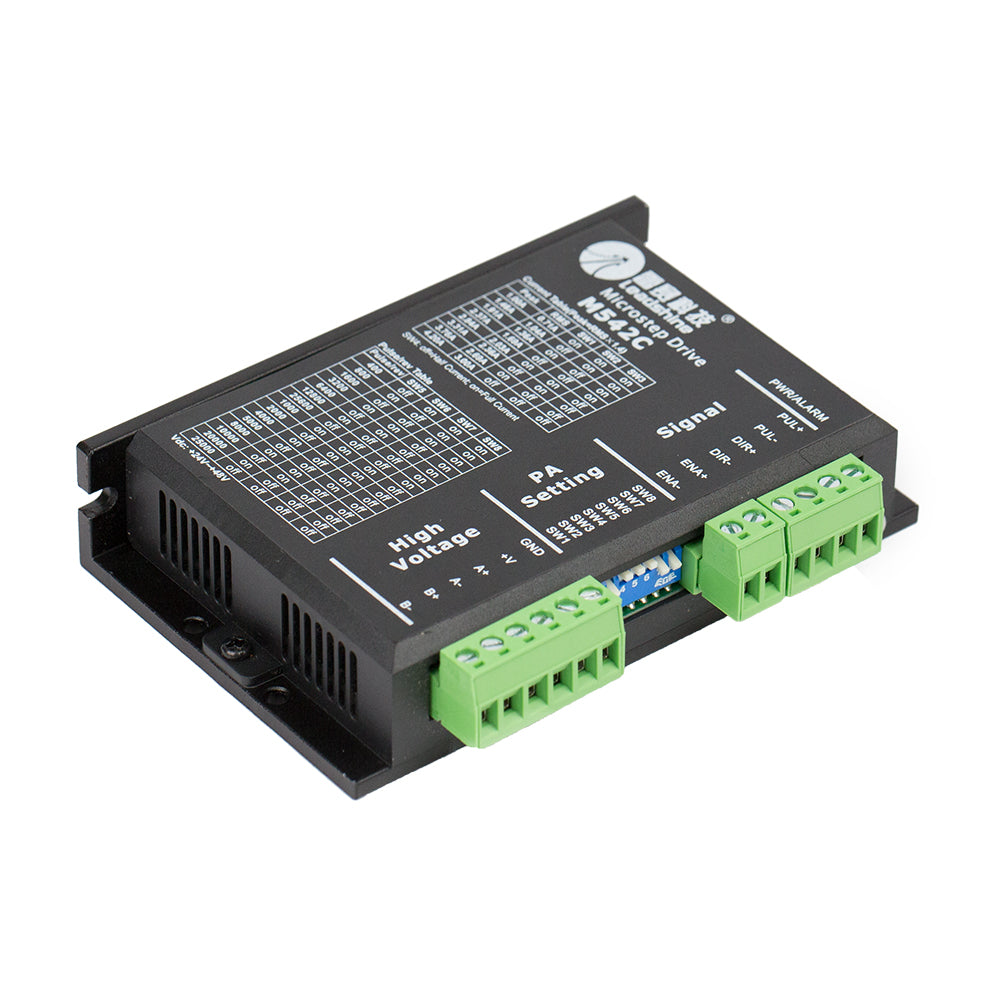

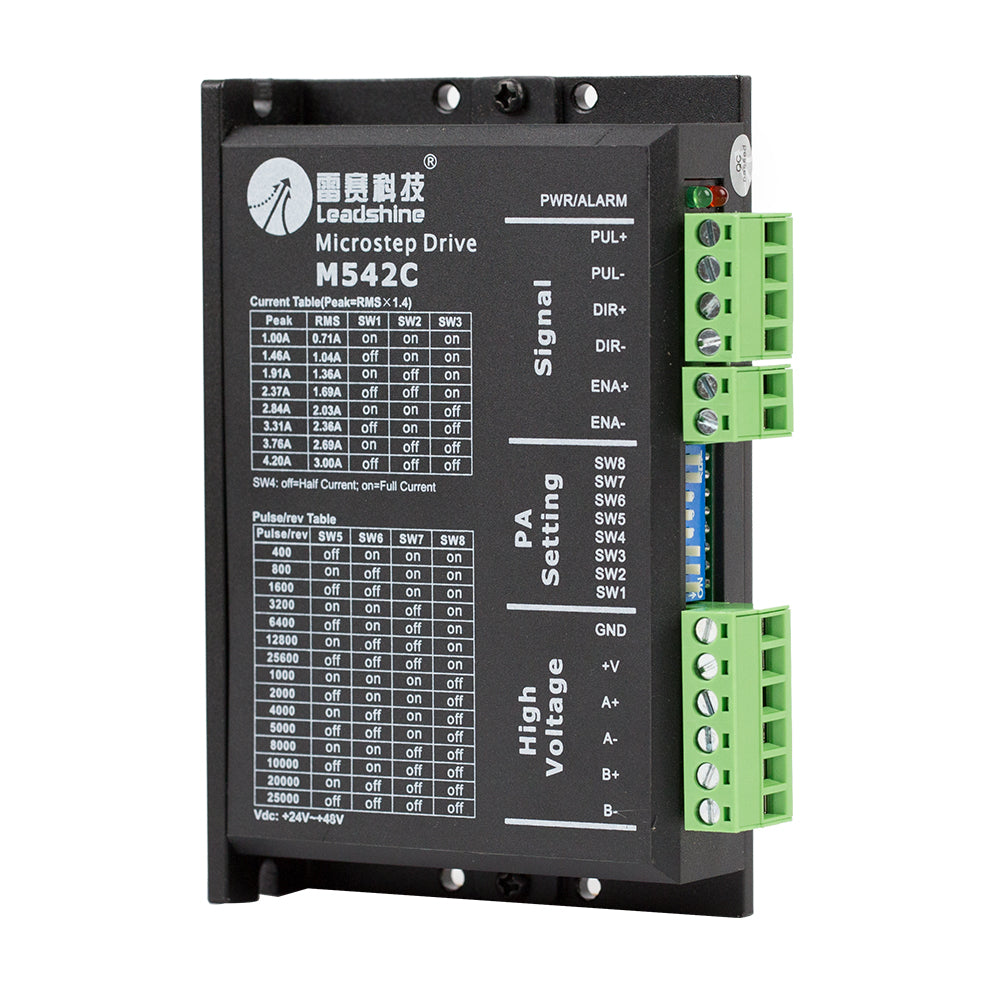

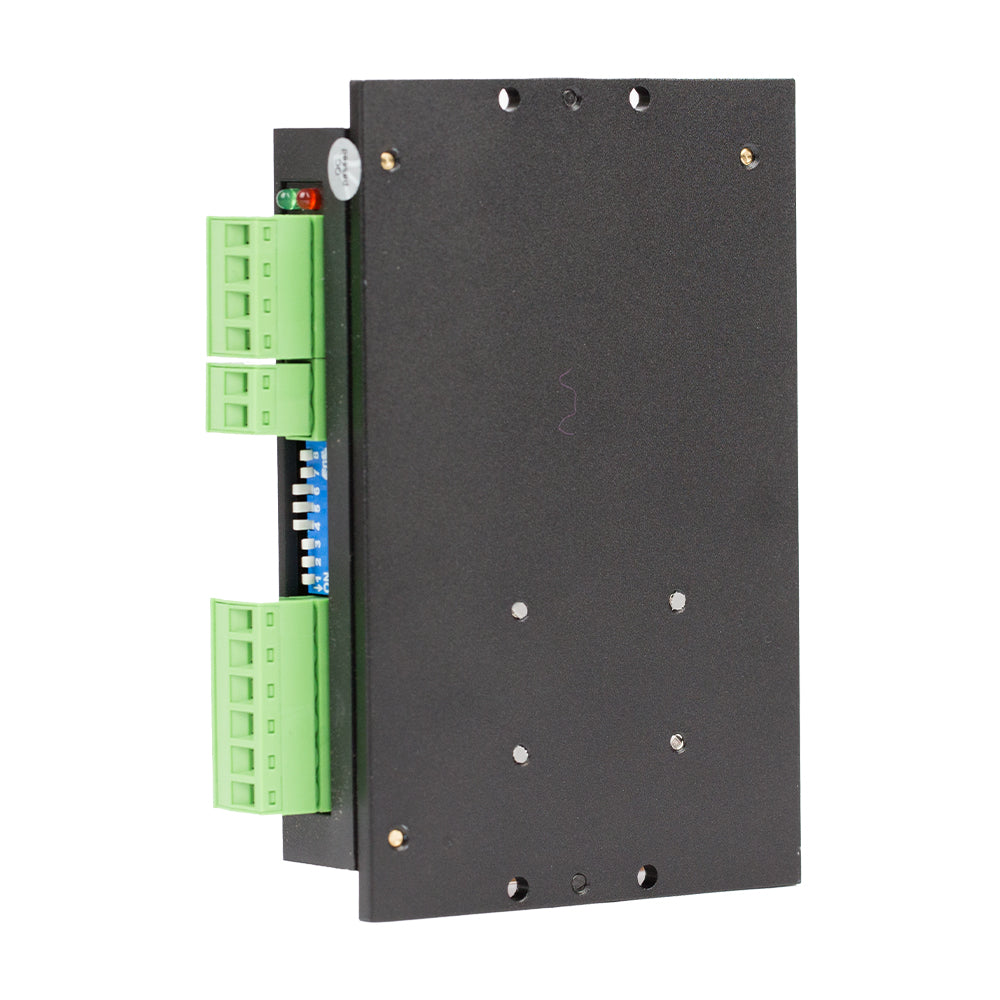

Cloudray Leadshine M542C 2 Phase Stepper Driver
SKU: SMD10L2PM542C
|
Parametri |
M542C |
|||
|
minimo |
Tipico |
Massimo |
Unità |
|
|
Corrente di uscita |
1.0 |
- |
4,2 (3,0 RMS) |
UN |
|
Tensione di alimentazione |
20 VCA |
36 VCA |
50 VCA |
IN |
|
Corrente del segnale logico |
7 |
10 |
16 |
mA |
|
Frequenza di ingresso a impulsi |
0 |
- |
300 |
kHz |
|
Rivoluzione a passi |
400 |
|
25600 |
Impulsi/giro |
|
Resistenza all'isolamento |
500 |
MΩ |
||
|
Motori passo-passo adatti |
N. 16,17,23 |
|||
|
Funzione P1 |
Dettagli M542C |
|
SOLDI+ |
Segnale a impulsi: nella modalità a impulso singolo (impulso/direzione), questo ingresso rappresenta il segnale a impulsi, ciascun fronte di salita o di discesa attivo (impostato dal ponticello interno J1); 4-5 V quando PUL-HIGH, 0-0,5 V quando PUL-LOW. Nella modalità doppio impulso (impulso/impulso), questo ingresso rappresenta l'impulso in senso orario (CW), attivo a livello alto o basso (impostato dal ponticello interno J1, J2). Per una risposta affidabile, la larghezza dell'impulso deve essere superiore a 1,5 µs. Resistori collegati in serie per la limitazione della corrente quando si utilizzano +12 V o +24 V. Lo stesso dei segnali DIR ed ENA. |
|
SOLDI- |
|
|
TU+ |
Segnale DIR: nella modalità a impulso singolo, questo segnale ha livelli di tensione basso/alto, che rappresentano due direzioni di rotazione del motore; in modalità doppio impulso (impostato dal ponticello interno J3), questo segnale è un impulso antiorario (CCW), attivo a livello alto o basso (impostato dal ponticello interno J1, J2). Per una risposta al movimento affidabile, il segnale DIR dovrebbe precedere il segnale PUL di almeno 5 µs. 4-5 V quando DIR-HIGH, 0-0,5 V quando DIR-LOW. Si prega di notare che la direzione di rotazione è correlata anche alla corrispondenza del cablaggio del comando motore. Scambiando il collegamento di due fili con una bobina all'azionamento si invertirà la direzione del movimento. |
|
VOI- |
|
|
QUESTO+ |
Segnale di abilitazione: questo segnale viene utilizzato per abilitare/disabilitare l'azionamento. Livello alto (segnale di controllo NPN, segnali di controllo PNP e differenziale sono al contrario, ovvero livello basso per l'abilitazione) per abilitare l'azionamento e livello basso per disabilitare l'azionamento. Solitamente lasciato NON CONNESSO (ABILITATO). |
|
QUESTO- |
|
Funzione P2 |
Dettagli M542C |
|
+Vcc |
Alimentazione, 20~50 VCC, inclusa fluttuazione di tensione e tensione EMF. |
|
GND |
Terra di potenza. |
|
A+, A- |
Motore Fase A |
|
B+, B- |
Motore Fase B |
