Heim Cloudray 5W Ultraviolettkristall-3D- und 2,5D-Innengravurmaschine (wassergekühlt)

Cloudray 5W Ultraviolettkristall-3D- und 2,5D-Innengravurmaschine (wassergekühlt)

SKU FM14LUVEUX15WA-USA
40
Die Leute sehen sich das gerade an
Normaler Preis $ 5,999.00 USD Verkaufspreis $ 3,999.00 USD

BEEIL DICH! VERKAUF ENDET IN:

Versandziel: Vereinigte Staaten
Stecker: Amerikanischer Stecker
Hinzufügen zum vergleichen
Versand wird beim Checkout berechnet
Dedicated Customer Support: US & EU Based Tech.
Laser Machine: 2-Year Warranty.
Laser engravers with FDA, CE, ROHS certifications, and QC quality inspection report.

Sicher und geschützt

Wird oft zusammen gekauft

Cloudray 5W Ultraviolettkristall-3D- und 2,5D-Innengravurmaschine (wassergekühlt)
Cloudray Flexible Fixture
Rectangular Crystal | Cloudray Laser Marking & Engraving Materials Blank Crystal Blocks (4pcs)
Dieser Gegenstand: Cloudray 5W Ultraviolettkristall-3D- und 2,5D-Innengravurmaschine (wassergekühlt)
Normaler Preis $ 5,999.00 USD Verkaufspreis $ 3,999.00 USD
Cloudray Flexible Pin Fixture für unregelmäßige Teile
Verkaufspreis $ 269.00 USD
Cloudray-Rohkristallblöcke für Lasermarkierung und -gravur
Verkaufspreis $ 65.00 USD
Cloudray 5W Ultraviolettkristall-3D- und 2,5D-Innengravurmaschine (wassergekühlt)

Cloudray 5W Ultraviolettkristall-3D- und 2,5D-Innengravurmaschine (wassergekühlt)

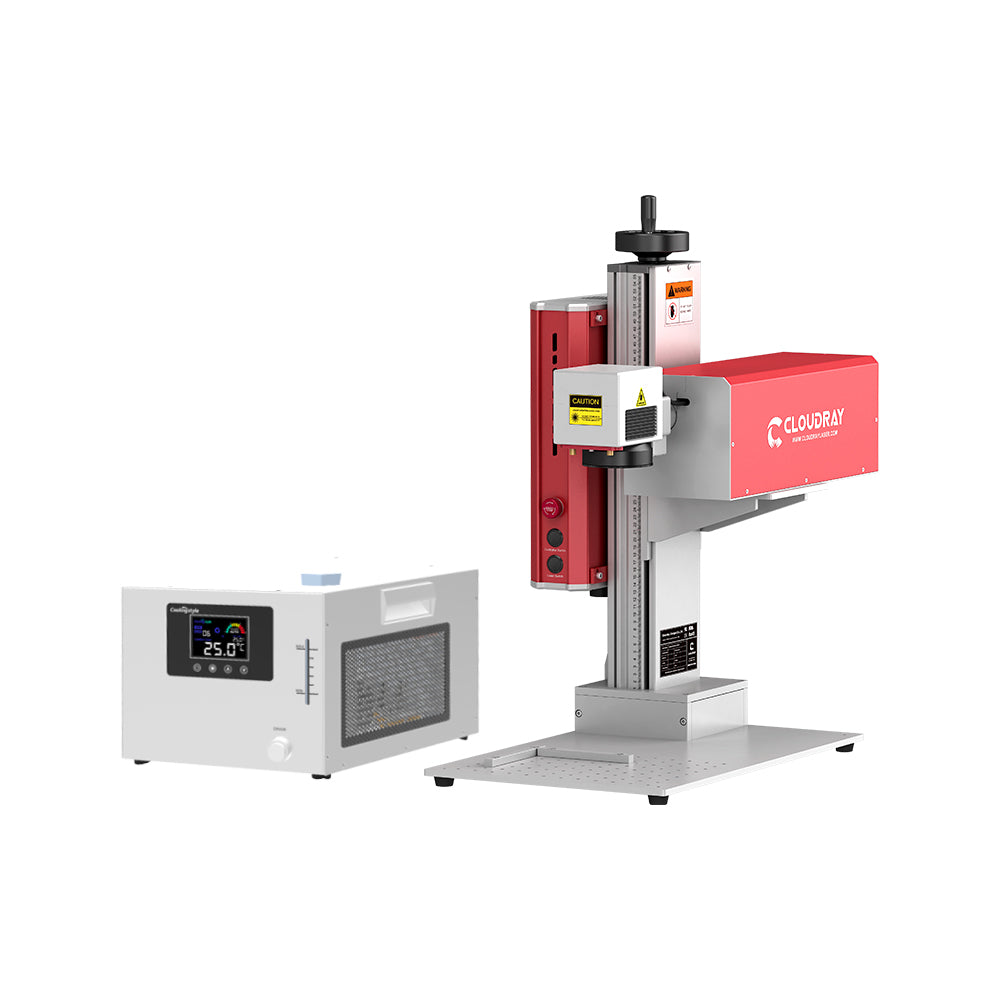

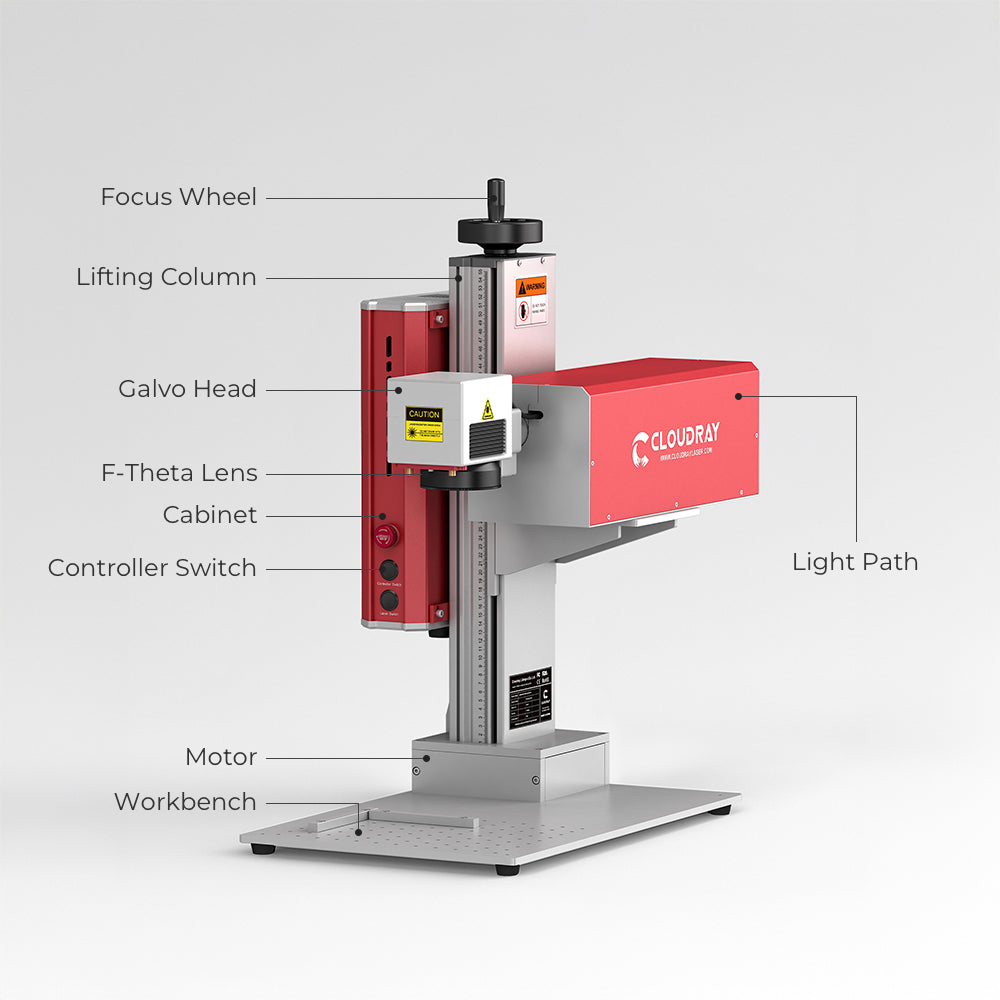

Cloudray 5W ultraviolet crystal inner engraving machine

PRECISION ULTRAVIOLET LASER

Cloudray 5W 3D & 2.5D Crystal Inner Engraving Machine

Ultraviolet laser machine engraving a crystal portrait

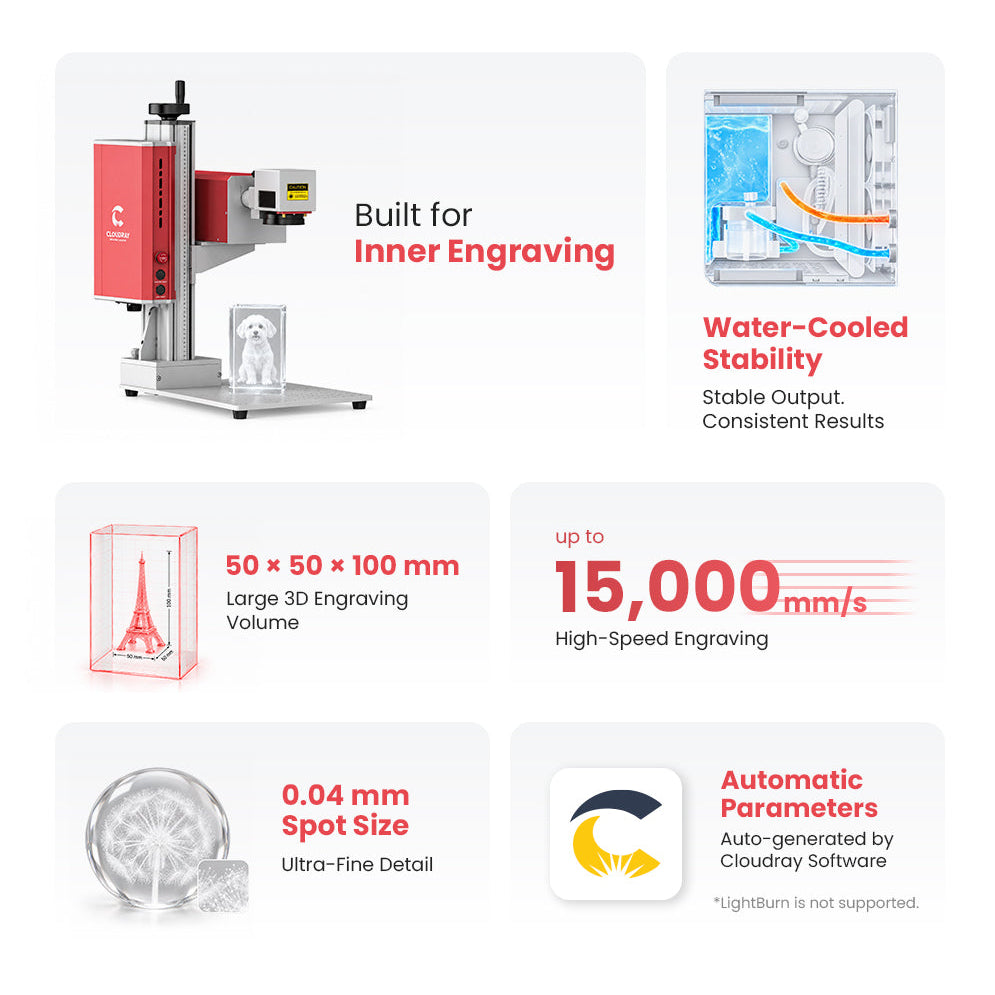

Built for CrystalInner Engraving

  • Fine-Detail Ultraviolet Laser
  • Pro 3D & 2.5D Engraving
  • Precise Depth Control

up to

15,000 mm/s

High-Speed Engraving

50 × 50 × 100 mm

Large 3D
Engraving Volume

50 by 50 by 100 millimeter crystal engraving volume
Crystal engraving samples with fine detail

0.04 mm
Spot Size

Ultra-Fine Detail

Water-Cooled Design

Stable Output.
Consistent Results

Water cooling circulation diagram
Cloudray Software logo

Automatic Parameters

Auto-generated by Cloudray Software
LightBurn is not supported.
LightBurn Not supported

Dimensional Crystal Engraving

Create both 3D and 2.5D dimensional effects inside crystal with clarity, depth, and fine detail.

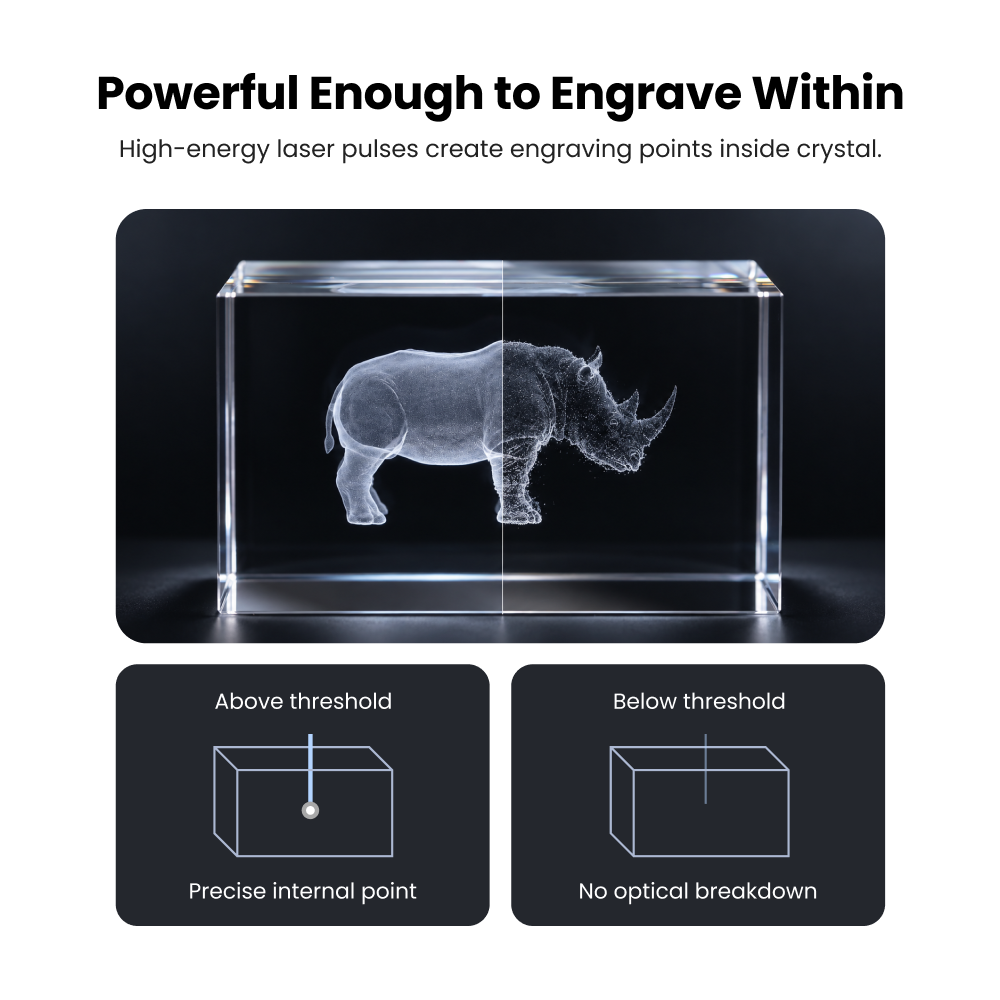

100 μJ Pulse Energy

Delivers high-energy pulses to trigger optical breakdown inside crystal, creating precise internal points for 3D engraving.

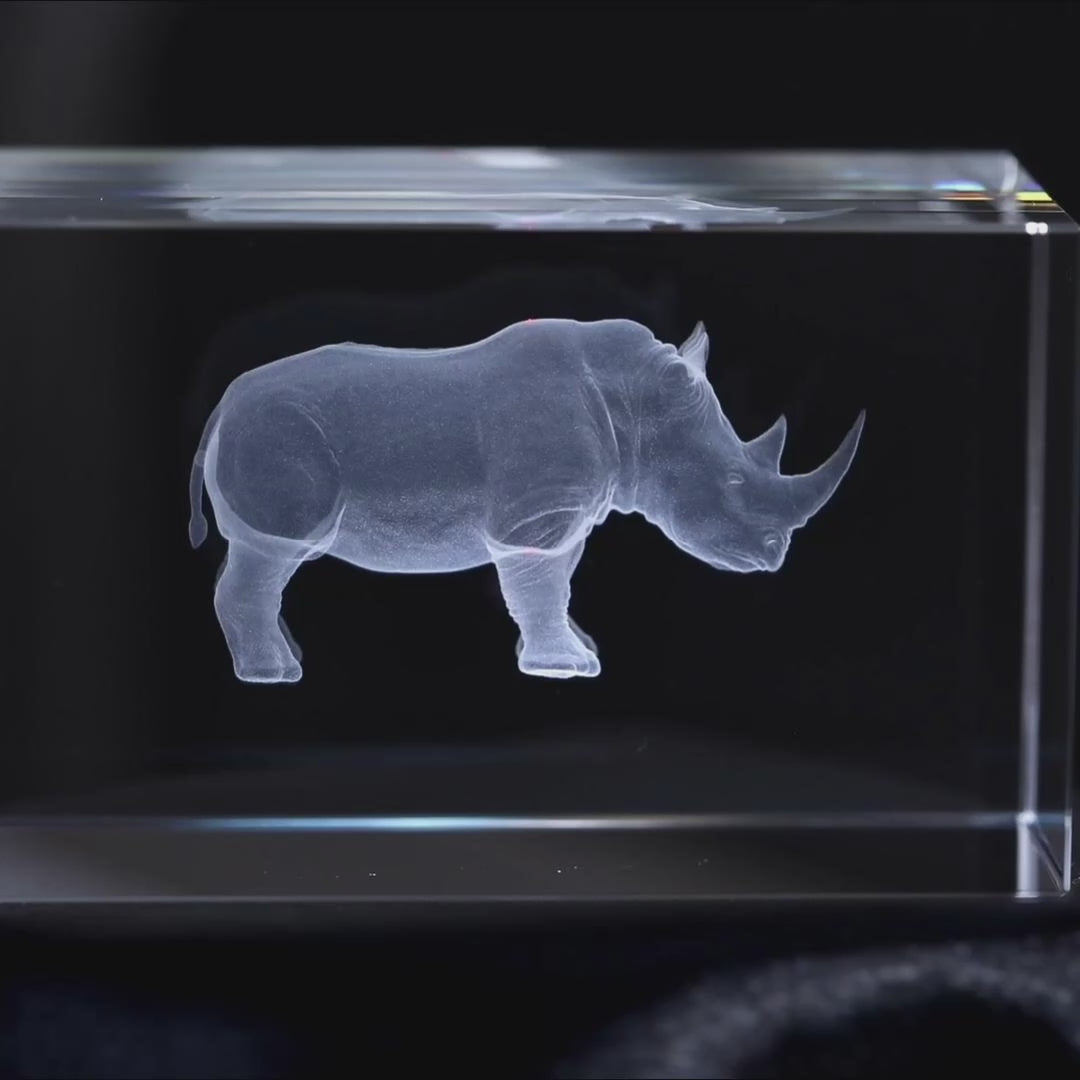

A precisely engraved rhinoceros inside crystal
Above thresholdPrecise internal point
Below thresholdNo optical breakdown

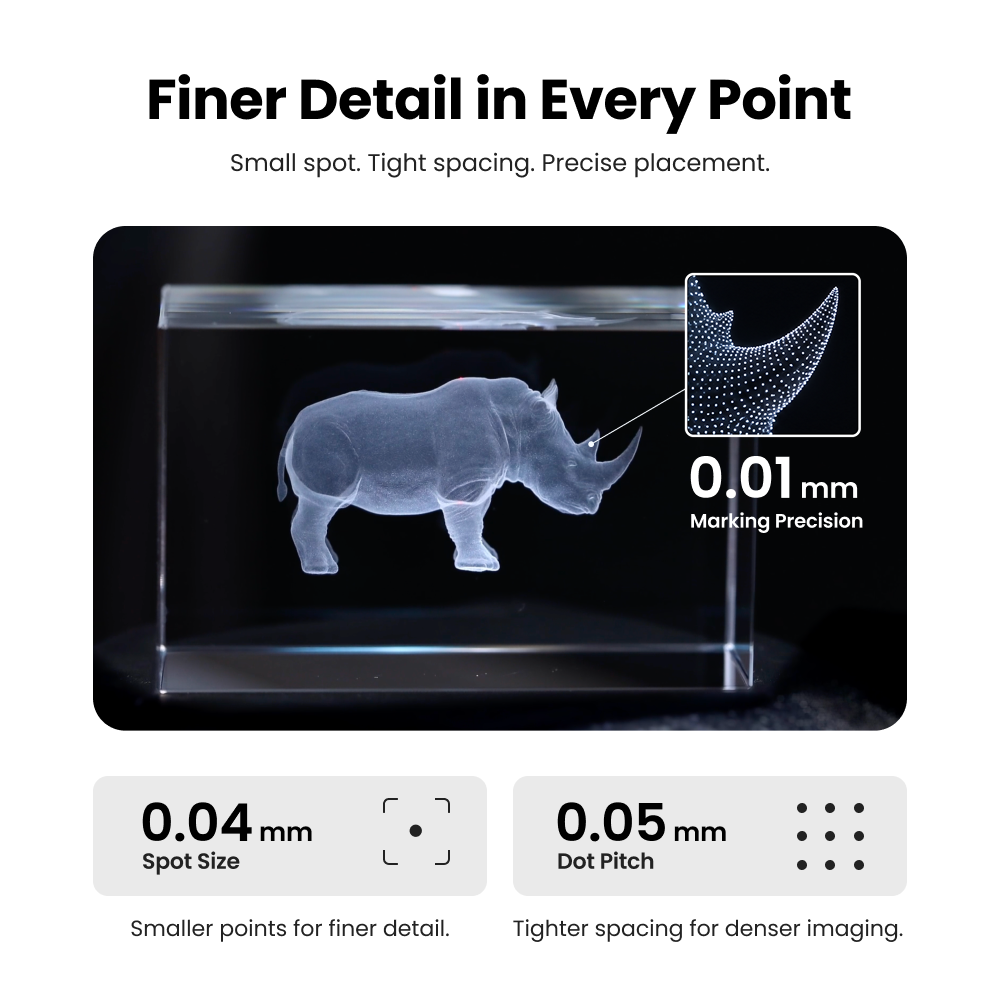

Close view of fine crystal engraving points
Enlarged engraving dot detail
0.04 mm

Spot Size

0.05 mm

Dot Pitch

Smaller points and denser spacing help
create sharper, cleaner engraving detail.

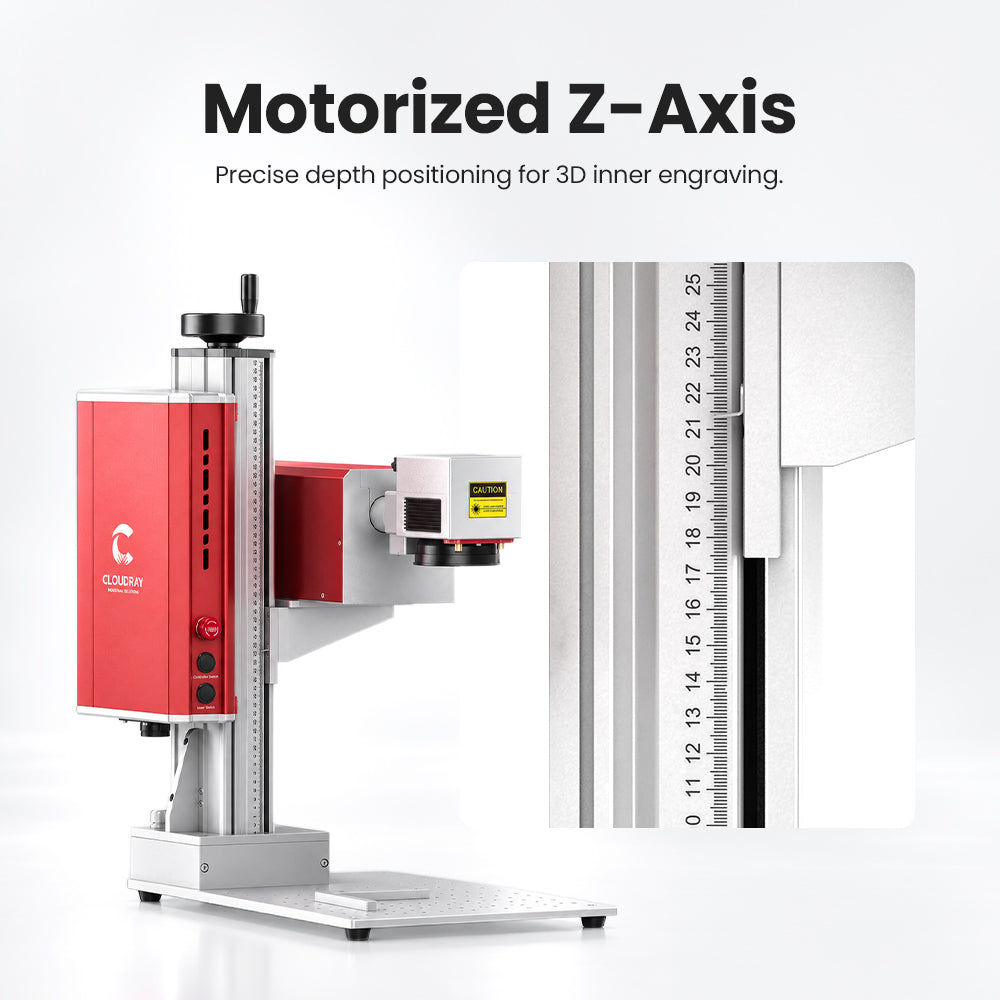

Motorized Z-Axis

Every Point At the Right Depth.

The motorized Z-axis keeps the focus and depth position stable across every layer, so each point is placed where it should be.

Motorized focus moves accurately through engraving layers

Cloudray Software - Smart Inner Engraving Control

Auto-generated parameters reduce repetitive manual adjustments,
so you can move from model to engraving with fewer steps.

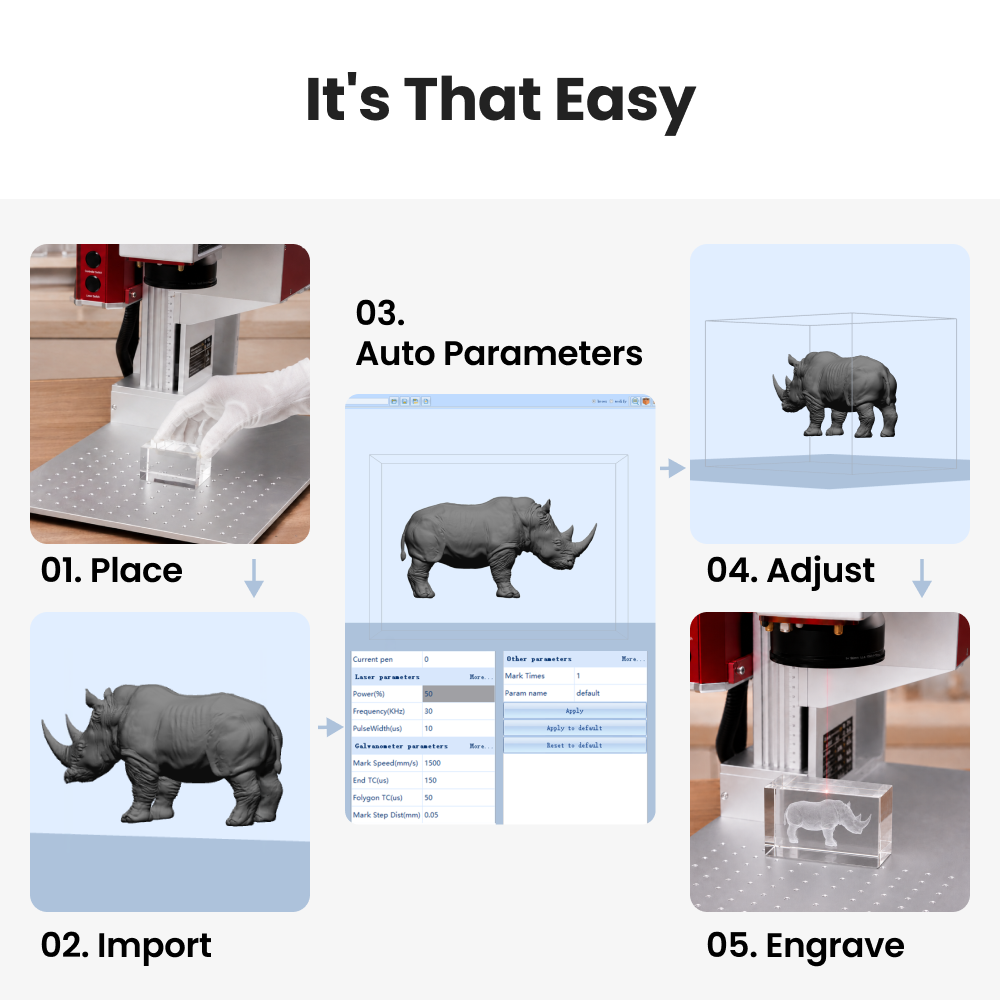

Position the crystal on the engraving machine

01. Place

Position the crystal

Import a 3D rhinoceros model

02. Import

Load your 3D model

03. Auto Parameters

Generate engraving parameters automatically

Cloudray software automatically generates engraving parameters

*Notice: This model works with Cloudray
  Software. LightBurn is not supported.

Adjust model size, angle and position in the software

04. Adjust

Refine size, angle, and position.

*Notice: This model works with Cloudray Software. LightBurn is not supported.

Water-cooled chiller for stable ultraviolet laser output

Water-Cooled for Stability

Maintains precise temperature control for
consistent output.

420 W
High-Capacity
Cooling Control
<40 dB
Low-Noise Operation
5–131°F
All-Season Operation
Water CoolingAir Cooling
Cooling Temperature
Stability
±0.1°CAmbient-dependent
Continuous Operation24H5H
8-Hour Power Stability≤1% RMS≤5% RMS
Cold Start-to-Ready<5 min<40 min
Laser Lifespan20,000H5,000H

*Data based on specified test conditions. Actual performance may vary with ambient temperature, laser configuration, and operating conditions.

Business Insights Behind Inner Engraving

A custom awards studio owner with a crystal award

Our corporate clients wanted awards that looked more premium than standard glass trophies. With this Cloudray laser, we can sell custom crystal awards at $40–$65 each, while the blank crystal cost is usually under $15.
For small award batches, the margin is much better, and the finished product feels high-end enough for company events, sales awards, and annual recognition gifts.

- A Custom Awards Studio Owner
A custom crystal keepsake seller

Before using this machine, some fine details
were easy to lose, and certain areas looked
slightly blurred.. After improving the engraving
quality, the portraits, pets, and family keepsakes
looked cleaner inside the crystal.
Customers started sharing photos of the finished
pieces, and more new orders came from referrals.
During my busiest month, I sold nearly 200
custom crystal keepsakes.”

- A Crystal Inner Engraving Seller

Why Choose Cloudary

Warranty Coverage

2-Year Machine Warranty
1-Year Laser Source Warranty

Customer Service

Help for order and
after-sales questions

Tech Support

Guidance for machine
operation and software use

Guided Tutorials

Step-by-step videos from first
use to confident inner engraving

Watch Tutorials

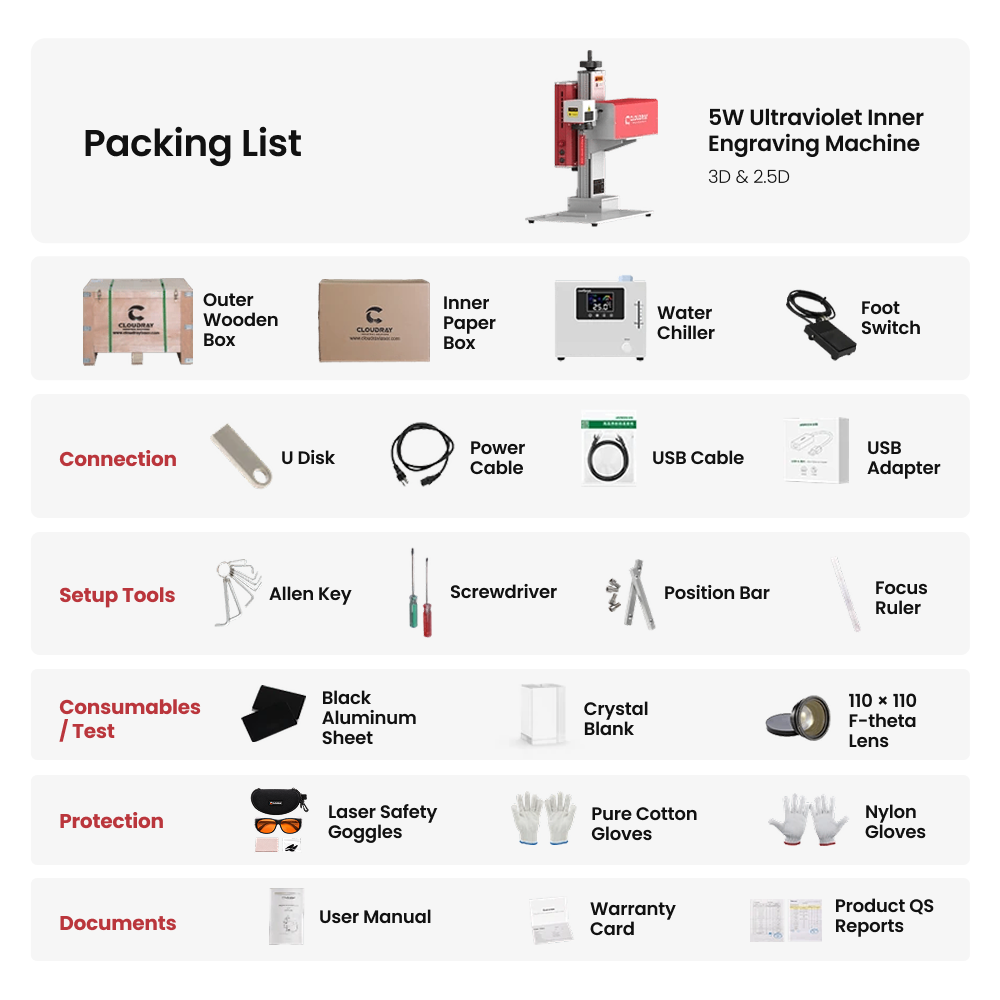

Packing List

Cloudray 5W ultraviolet crystal engraving machine

5W Ultraviolet Inner Engraving Machine

3D & 2.5D

Outer Wooden Box

Outer
Wooden
Box

Inner Paper Box

Inner
Paper
Box

Water Chiller

Water
Chiller

Foot Switch

Foot Switch

Hands-free
Engraving Control

Connection

U Disk

U Disk

Includes Files,
Software & Manual

Power Cable

Power Cable

Power Supply
Connection

USB Cable

USB Cable

Computer-to
machine Connection

USB Adapter

USB Adapter

USB Port
Compatibility

Setup Tools

Allen Key

Allen Key

Screwdriver

Screwdriver

Position Bar

Position Bar

Fixation of
Workpiece
Position

Focus Ruler

Focus
Ruler

Measuring
Focus Distance

Consumables
/ Test

Black Aluminum Sheet

Black Aluminum
Sheet

Marking Testing
Consumables

Crystal Blank

Crystal
Blank

Marking Testing
Consumables

110 × 110 F-theta Lens

110 × 110
F-theta Lens

Additional Optical Lens
Included for Compatible
Auxiliary Use

Protection

Laser Safety Goggles

Laser Safety Goggles

Pure Cotton Gloves

Pure Cotton
Gloves

Nylon Gloves

Nylon Gloves

Documents

User Manual

User Manual

Setup and
Operation Reference

Warranty Card

Warranty Card

Information
Registration

Product QS Reports

Product QS
Reports

Quality Assurance

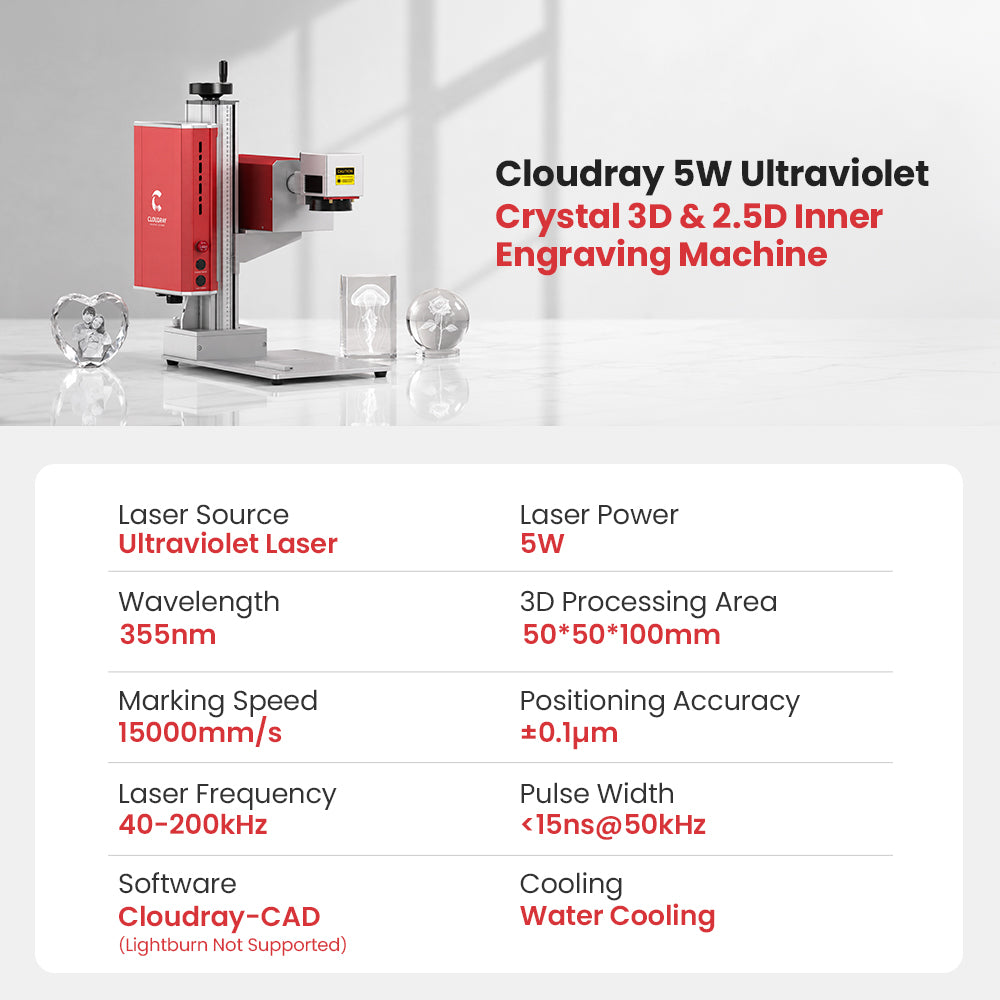

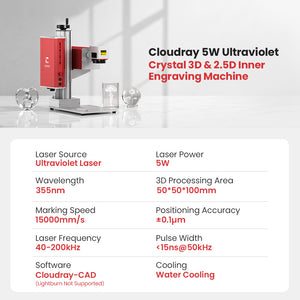

Model 5W Ultraviolet Crystal 3D Inner Engraving
Wavelength 355 nm
Processing Area 3D: 50 × 50 × 100 mm
Frequency 40–200 kHz
Max. Marking Speed 15,000 mm/s
Software Cloudray-CAD
(Does Not Support LightBurn)
Compatible Operating Systems Windows XP, Vista, 7, 8, 10, 11 / macOS
Supported Files .ai, .bmp, .dx, .dxf, .gif, .jpg, STL, OBJ

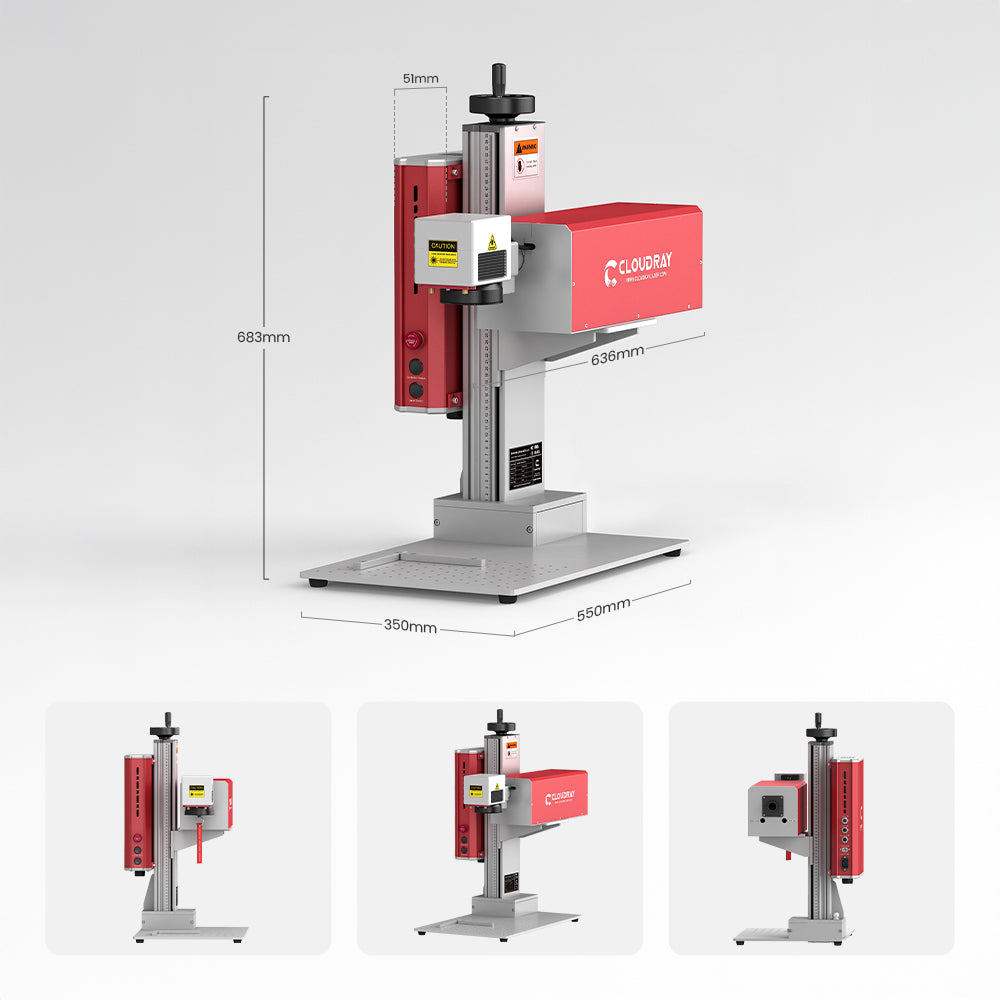

Product Dimensions 401 × 636 × 683 mm
Warranty 2 Years for Machine
1 Year for Laser
Package Weight 58 kg
Package Size 95 × 53 × 56 cm

Crystal 3D Inner Engraver User Guide User Manual
Download
USB Drive Files Driver & Files
Download
Crystal 3D Inner Engraver Packing List Packing List
Download
Cloudray-CAD Software Software
Download
Crystal 3D Inner Engraver Tutorial Videos Video Tutorials
Download
Inner Carving Quick Start Guide Quick Start Guide
Download
Crystal 3D Inner Engraver FAQ FAQ & Troubleshooting
Download
Water Chiller User Manual User Manual
Download
Cloudray continuously releases updates for Cloudray-CAD software. Keep your device connected to the internet to receive the latest versions and improvements.

FAQs
Importieren Sie die richtige Linsenkonfiguration, aktivieren Sie 3D Inner Carving und laden Sie die Z-Achsen-Konfiguration vor dem Markieren.
Füllen Sie den Kühler bis zum angegebenen Wasserstand, aber nicht bis zum Rand.
Nachdem Sie den Kühler einige Minuten lang laufen lassen, überprüfen Sie den Füllstand erneut und fügen Sie bei Bedarf Wasser hinzu.
Überprüfen Sie Folgendes in der Reihenfolge:
1. Vergewissern Sie sich, dass die Maschine eingeschaltet ist und der Not-Aus-Schalter freigegeben ist.
2. Überprüfen Sie den USB-Hub und das Ethernet-Kabel.
3. Vergewissern Sie sich, dass der Netzwerkadapter im Windows-Geräte-Manager angezeigt wird.
4. Wenn die Verbindung weiterhin besteht, installieren Sie WinPcap neu und starten Sie die Software oder den Computer neu.
Verwenden Sie das F80-Objektiv und platzieren Sie den Kristall auf der Riser-Plattform.
Stellen Sie die Höhe des Scankopfs ein, bis der Abstand von der Unterseite der Linse zur Oberseite des Kristalls 100 mm beträgt, und legen Sie dann diese Position als Z-Achsen-Ursprung fest.
Stellen Sie zunächst die Z-Achse auf eine Bewegung von 10 mm ein und messen Sie die tatsächliche Verfahrstrecke.
Wenn die Werte nicht übereinstimmen, berechnen Sie den neuen
X = 2560 × (tatsächliche Fahrstrecke ÷ eingestellte Fahrstrecke)
Geben Sie das Ergebnis in das Feld X ein und testen Sie erneut.
Der Fehler tritt normalerweise auf, weil der ursprüngliche STL-Dateipfad fehlt.
Die RKND-Parameterdatei ist davon nicht betroffen. Klicken Sie auf „OK“ und importieren Sie dann mit „Datei öffnen“ die passende STL-Datei.
Das Gerät ist nicht mit LightBurn kompatibel.
Ja. Die Oberflächenmarkierung ist eine Zusatzfunktion für grundlegende 2D-Anwendungen. Verwenden Sie für diese Funktion das mitgelieferte F160-Objektiv.
