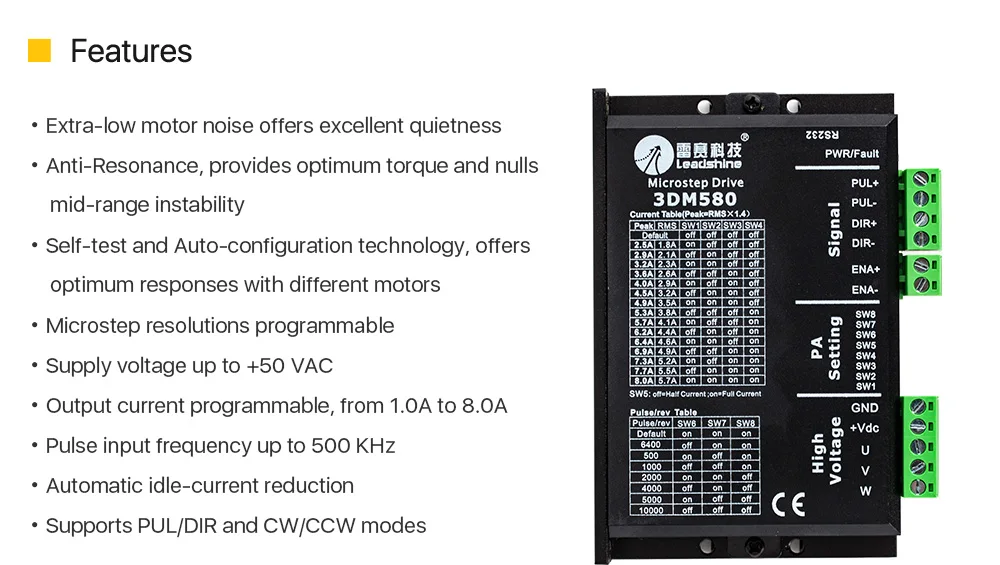

Controlador de motor paso a paso trifásico Cloudray Leadshine 3DM580

2 vendido en último lugar 8 horas
Cloudray
SMD10L3P3DM580
CO2 Laser
$ 40.00 USD
Guia de tallas
$ 40.00 USD



Parameters

3DM580

Min

Typical

Max

Unit

Output Current

1.0

-

8.0

A

Supply Voltage

+18

36

+50

VDC

Logic Signal Current

7

10

16

mA

Pulse Input Frequency

0

-

500

kHz

Isolation Resistance

100

Suitable Stepper Motors

NEMA 23, 34









P1 Function

3DM580 Details

PUL+

Pulse signal: In single pulse (pulse/direction) mode, this input represents pulse signal, each rising or falling edge active (software configurable);4-5V when PUL-HIGH, 0-0.5V when PUL-LOW. In double pulse mode (pulse/pulse) , this input represents clockwise (CW) pulse,active both at high level and low level (software configurable). For reliable response, pulse width should be longer than 2.5 us. Series connect resistors for current-limiting when +12V or +24V used. The same as DIR and ENA signals.

PUL-

DIR+

DIR signal: In single-pulse mode, this signal has low/high voltage levels, representing two directions of motor rotation; in double-pulse mode (software configurable), this signal is counter-clock (CCW) pulse,active both at high level and low level (software configurable). For reliable motion response, DIR signal should be ahead of PUL signal by 5 us at least. 4-5V when DIR-HIGH, 0-0.5V when DIR-LOW. Please note that rotation direction is also related to motor-driver wiring match. Exchanging the connection of two wires for a coil to the driver will reverse motion direction.

DIR-

ENA+

Enable signal: This signal is used for enabling/disabling the driver. High level (NPN control signal, PNP and Differential control signals are on the contrary, namely Low level for enabling.) for enabling the driver and low level for disabling the driver. Usually left UNCONNECTED (ENABLED).

ENA-







P2 Function

3DM580 Details

GND

Power Ground

+Vdc

Power supply, 18~50 VDC, Including voltage fluctuation and EMF voltage.

U

Motor phase U

V

Motor phase V

W

Motor phase W



Leadshine 3-Phase Stepper Motor 573S15-L NEMA23:

https://www.cloudraylaser.com/products/leadshine-3-phase-stepper-motor-573s15-l-nema23
